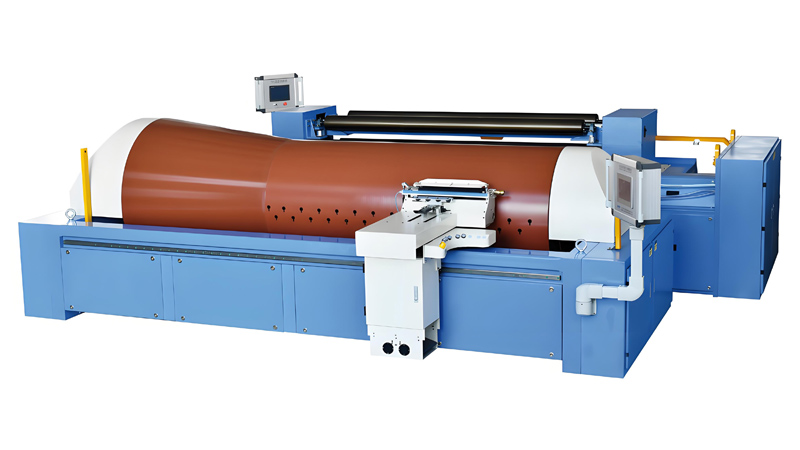

Секционная намоточная машина (нитки из филамента) KGA163S

Секционная намоточная машина (нитки из филамента) KGA163S
Секционная намоточная машина (нитки из филамента) KGA163S Секционная намоточная машина (нитки из филамента) KGA163S

Эта секционная намоточная машина оснащена цифровым управлением и продуманной конструкцией, что обеспечивает стабильное натяжение и равномерную намотку нити. Она идеально подходит для малосерийного производства и многовариантных операций, предлагая экономичное решение для секционной намотки тонкой филаментной пряжи и микрофибры, включая процессы обрабатывания покрытием.

Особенности
  • Все элементы — блок намотки, стойка для рейки, каркас для направляющих нитей и стеллаж — зафиксированы в одном положении, что обеспечивает стабильное выравнивание на протяжении всего процесса намотки.
  • Нити остаются выровненными по центру от начала до конца, что обеспечивает равномерное натяжение по всей ширине основы и стабильное качество намотки.
  • Стол для намотки автоматически перемещается назад с помощью сервопривода, синхронизированного с вращением барабана, поддерживая постоянное расстояние между рейкой и поверхностью нити. Расстояние регулируется для уменьшения расплывчатости, что особенно полезно при работе с тканями высокой плотности или тяжёлыми тканями.
  • Тормозная система объединяет пневматические и гидравлические функции, обеспечивая точное и плавное управление при сохранении чистоты и надёжности.

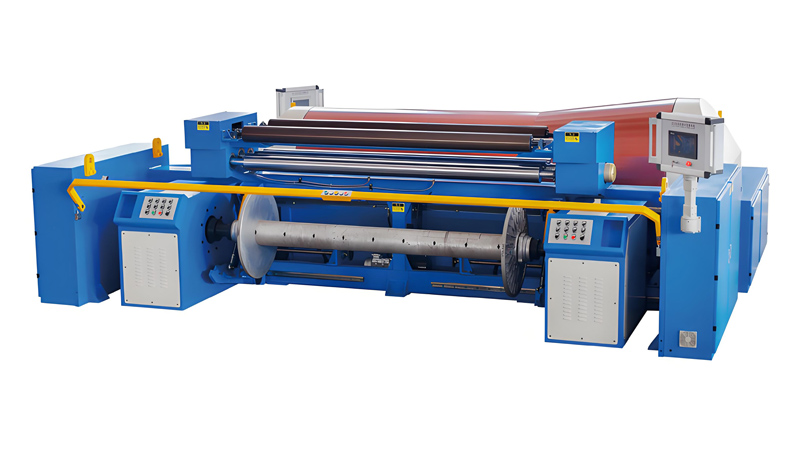

  • Секция намотки оснащена двухслойной направляющей роликовой системой с гидравлическим управлением для работы верхнего и нижнего бруса. При необходимости можно добавить дополнительную систему натяжения с тремя роликами.
Технические характеристики
Рабочая ширина 2000-3600 мм
Диаметр фланца балки ≤1000 мм, ≤800 мм
Скорость деформирования 0-600 м/мин, 0-700 м/мин
Скорость перемещения 0-100 м/мин, 0-200 м/мин
Отклонение линейной скорости (искривление и луч) ≤±2%
Тормозной путь ≤3 (при линейной скорости 500 м/мин)
Высокое натяжение лучей ≤8000 Н, ≤10000 Н (при скорости намотки ≤50 м/мин)
Низкое натяжение лучей ≤3 Н, ≤50 Н
Диаметр барабана 1026 мм
Длина конуса 1360 мм, 1010 мм
Угол наклона конуса 9°, 7.125°
Скорость траверсы секции 0.001-9.999 мм/об (бесступенчатая регулировка)
Точность траверсы секции ±0.01 мм
Расстояние между герконом и барабаном Постоянное (регулируемое)
Пространство между шпинделем и барабаном 290×290 мм (нитка из филамента) 250×250 мм (шерсть, хлопок и смешанная пряжа)
Количество шпуль 420 шт (шерсть, хлопок и смешанная пряжа) 480 шт (нитка из филамента)
